Giải bài tập 11 Hình chiếu trục đo

Giải bài 11: Hình chiếu trục đo

Sách "Thiết kế và công nghệ lớp 10" kết nối tri thức với chương trình học, cung cấp phần đáp án chuẩn và hướng dẫn giải chi tiết cho các bài tập về hình chiếu trục đo. Nội dung sách nhằm giúp các em học sinh hiểu và nắm vững kiến thức bài học.

KHỞI ĐỘNG

Hai hình trên cùng biểu diễn một vật thể. Hãy cho biết hình nào giúp người xem dễ hình dung về hình dạng của vật thể hơn?

Đáp án: Hình b giúp người xem dễ hình dung về hình dạng của vật thể hơn.

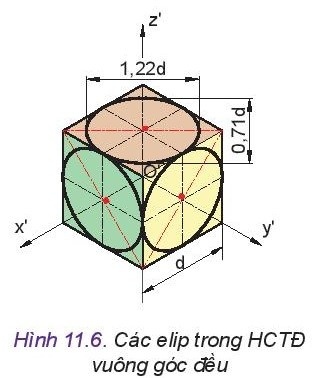

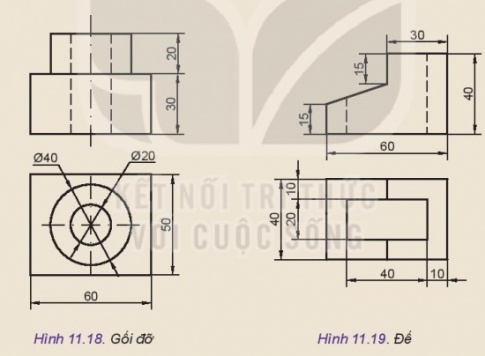

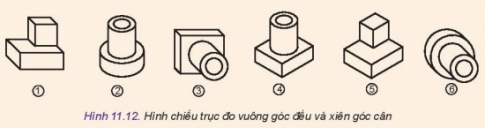

I. NỘI DUNG CỦA PHƯƠNG PHÁP HÌNH CHIẾU TRỤC ĐO

Khám phá 1

Hãy quan sát Hình 11.3 và trả lời các câu hỏi sau:

Câu 1: Các phép chiếu được sử dụng trên hình là gì?

Câu 2: Vị trí tương đối giữa các trục tọa độ và mặt phẳng hình chiếu. Vị trí vật thể ở Hình 11.3b đã thay đổi như thế nào so với Hình 11.3a?

Câu 3: Nhận xét về hình chiếu thu được ở hai Hình 11.3a và Hình 11.3b.

Đáp án:

Câu 1: Hình a sử dụng phép chiếu vuông góc. Hình b sử dụng phép chiếu song song.

Câu 2: Trục tọa độ Oxyz khi chiếu lên mặt phẳng chiếu không xuất hiện trục Ox' trong Hình a, nhưng trong Hình b, ta thu được trục Ox'y'z'.

Câu 3: Hình chiếu thu được ở Hình a là một hình phẳng, trong khi Hình chiếu thu được ở Hình b cho thấy rõ hình dạng của vật thể.
