Giải bài tập công nghệ lớp 8 chân trời sáng tạo bài 2 Hình chiếu vuông góc

MỞ ĐẦU

Nếu nhìn các đồ vật đơn giản ở Hình 2.1 theo hướng khác nhau, ta sẽ thấy chúng có hình dạng như thế nào?

1. Hình chiếu vật thể

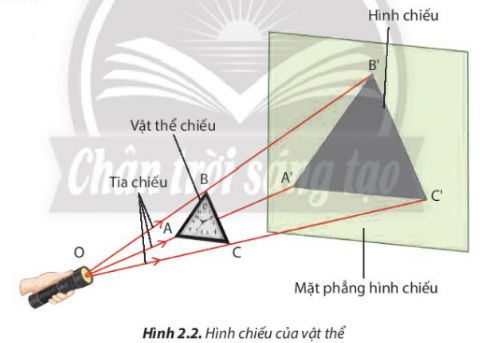

Câu hỏi 1: Giữa hình chiếu và vật thể chiếu ở Hình 2.2 có mối quan hệ với nhau như thế nào?

Câu hỏi 2: Nhận xét đặc điểm của các tia chiếu trong mỗi trường hợp ở Hình 2.3.

2. Phương pháp chiếu góc thứ nhất

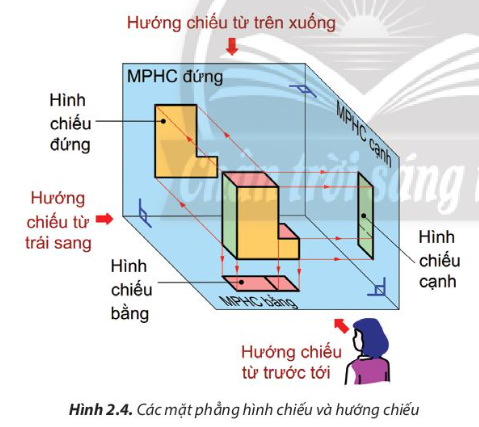

Câu hỏi 3: Quan sát Hình 2.4 và liệt kê các cặp mặt phẳng vuông góc với nhau.

Câu hỏi 4: Nhận xét vị trí của vật thể so với mỗi MPHC và người quan sát trong Hình 2.4.

Câu hỏi 5: Hình biểu diễn trên các MPHC (Hình 2.4) thể hiện các phần nào của vật thể?

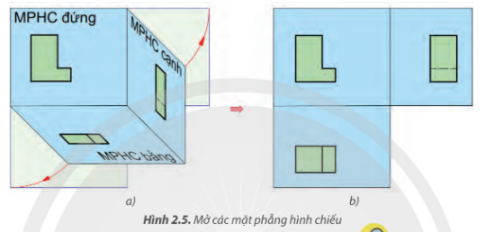

Câu hỏi 6: Hãy nhận xét vị trí các MPHC bằng và MPHC cạnh so với MPHC đứng ở Hình 2.5b.

Câu hỏi 7: Các hình chiếu (Hình 2.6) có mối quan hệ với nhau như thế nào?

3. Hình chiếu khối đa diện

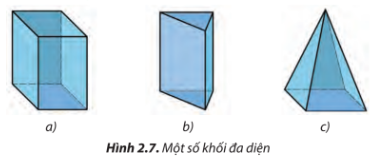

Câu hỏi 8: Hãy cho biết khối đa diện trong mỗi trường hợp ở Hình 2.7 được bao bởi các hình gì?

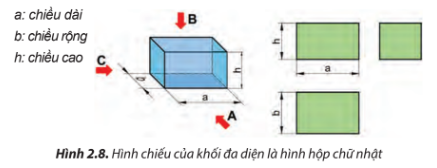

Câu hỏi 9: Các hình chiếu của khối đa diện (Hình 2.8) có hình dạng và kích thước như thế nào?

4. Hình chiếu khối tròn xoay

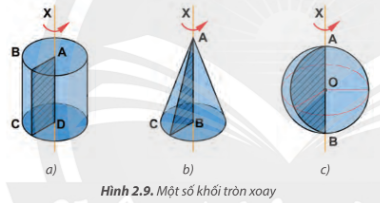

Câu hỏi 10: Hãy nhận xét hình dạng của hình phẳng (đường gạch chéo) ở mỗi trường hợp trong hình 2.9.

Câu hỏi 11: Hãy kể tên một số vật dụng có dạng khối tròn xoay trong đời sống.

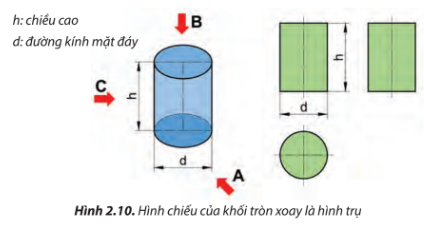

Câu hỏi 12: Quan sát Hình 2.10 và nhận xét hình dạng các hình chiếu của khối tròn xoay.

5. Quy trình vẽ hình chiếu khối hình học, vật thể đơn giản

LUYỆN TẬP

Câu hỏi 1: Cho hình chóp đều đáy vuông có chiều cao h = 60 mm, chiều dài cạnh đáy a = 40 mm (Hình 2.13). Hãy vẽ và ghi kích thước hình chiếu đứng và hình chiếu cạnh mới sau khi đặt mặt đáy của hình chóp đáy vuông này song song với mặt phẳng chiếu cạnh (tỉ lệ 1:1).

Câu hỏi 2: Vẽ và ghi kích thước các hình chiếu của vật thể đơn giản ở Hình 2.14 (tỉ lệ 1:1).

VẬN DỤNG

Câu hỏi: Hãy vẽ các hình chiếu của còng đệm phẳng (Hình 2.15) có kích thước như sau:

- Đường kính vòng trong của dòng đệm: Ø34 mm.

- Đường kính ngoài của vòng đệm: Ø60 mm.

- Bề dày của vòng đệm: 5 mm.
