Giải bài tập công nghệ lớp 8 Cánh diều bài 2 Hình chiếu vuông góc của khối hình học cơ bản

KHỞI ĐỘNG

Em hãy nhận xét bóng của cột cờ khác nhau như thế nào khi Mặt Trời chiếu vào buổi sáng, buổi trưa và buổi chiều?

I. KHÁI NIỆM HÌNH CHIẾU

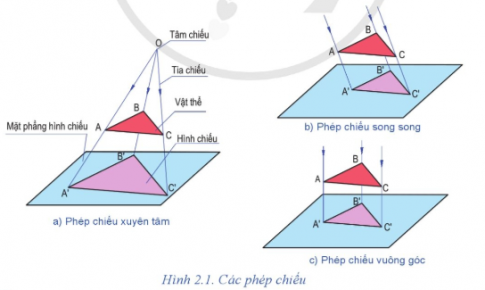

Câu hỏi: Quan sát Hình 2.1 và cho biết tia chiếu ở các phép chiếu khác nhau như thế nào?

II. HÌNH CHIẾU VUÔNG GÓC

1. Phương pháp xây dựng hình chiếu vuông góc

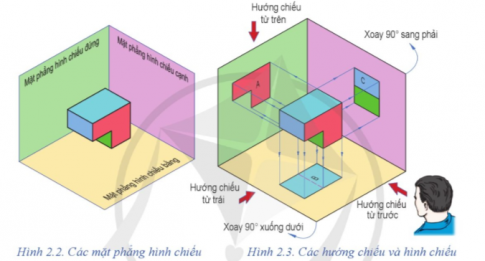

Câu hỏi: Quan sát Hình 2.3 và cho biết: Làm thế nào để nhận được hình chiếu vuông góc của vật thể?

2. Bố trí các hình chiếu

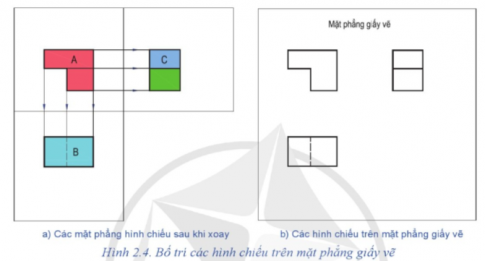

Câu hỏi 1: Quan sát Hình 2.4 và đọc tên các hình chiếu theo hướng chiếu tương ứng.

Câu hỏi 2: Vì sao phải xoay các mặt phẳng hình chiếu về trùng với mặt phẳng hình chiếu đứng?

Câu hỏi 3: Cho biết vị trí các hình chiếu bằng, hình chiếu cạnh so với hình chiếu đứng trên mặt phẳng giấy vẽ.

Câu hỏi 4: Nét đứt mảnh trên hình chiếu B (Hình 2.4) thể hiện cạnh nào của vật thể?

LUYỆN TẬP

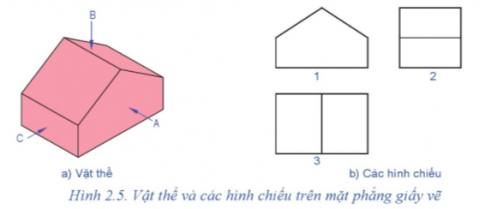

Câu hỏi: Cho vật thể với các hướng chiếu A, B, C (Hình 2.5a) và các hình chiếu 1, 2, 3 (Hình 2.5b). Hãy ghép cặp hình chiếu với hướng chiếu tương ứng.

III. HÌNH CHIẾU VUÔNG GÓC CỦA KHỐI ĐA DIỆN

1. Khối đa diện

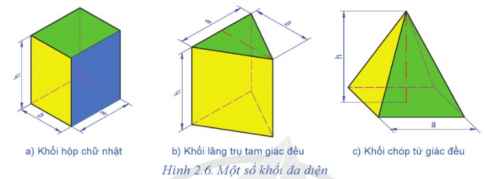

Quan sát Hình 2.6 và cho biết:

Câu hỏi 1: Các mặt đáy, mặt bên của các khối đa diện là hình gì?

Câu hỏi 2: Mỗi khối đa diện có những kích thước nào được thể hiện trên hình?

2. Vẽ hình chiếu vuông góc của khối đa diện

Câu hỏi 1: Từ hình chiếu đứng, xác định vị trí hình chiếu bằng như thế nào?

Câu hỏi 2: Các hình chiếu của khối hộp chữ nhật là các hình gì? Mỗi hình chiếu thể hiện kích thước nào của khối hộp?

Câu hỏi 3: Quan sát Hình 2.8 và cho biết:

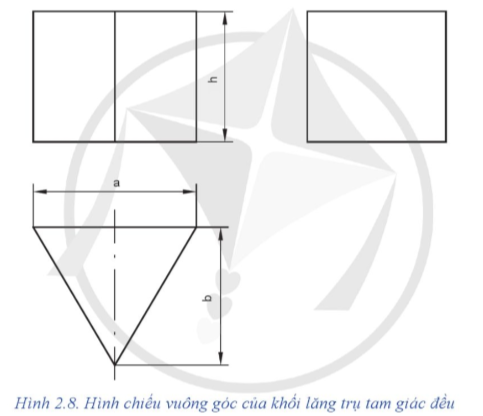

- Các hình chiếu của khối lăng trụ tam giác đều là hình gì?

- Kích thước của hình chiếu cạnh.

LUYỆN TẬP

Câu hỏi: Vẽ các hình chiếu của khối chóp tứ giác đều Hình 2.6c với kích thước a = 60 mm, h = 100 mm.

IV. HÌNH CHIẾU VUÔNG GÓC CỦA KHỐI TRÒN XOAY

1. Khối tròn xoay

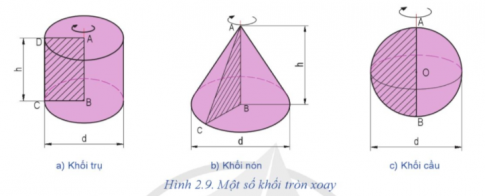

Câu hỏi: Quan sát Hình 2.9 và cho biết: Khi quay hình chữ nhật, hình tam giác vuông, nửa hình tròn quanh một trục cố định ta được các khối tròn xoay như thế nào?

2. Vẽ hình chiếu vuông góc của khối tròn xoay

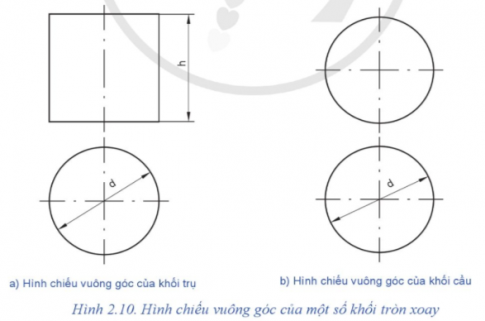

Câu hỏi: Quan sát Hình 2.10 Em hãy cho biết h và d thể hiện kích thước nào của vật thể?

LUYỆN TẬP

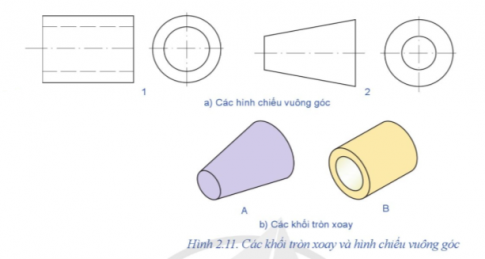

Câu hỏi: Cho các hình chiếu vuông góc (Hình 2.11a) và các khối tròn xoay (Hình 2.11b). Hãy ghép cặp khối tròn xoay với hình chiếu vuông góc tương ứng.

THỰC HÀNH

Câu hỏi 1: Lựa chọn tỉ lệ thích hợp, vẽ hình chiếu vuông góc của khối nón có đường kính đáy d = 100 mm, chiều cao nón h = 150 mm.

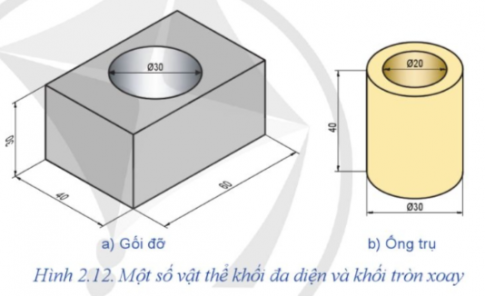

Câu hỏi 2: Vẽ các hình chiếu vuông góc và ghi kích thước của vật thể ở Hình 2.12.

VẬN DỤNG

Sưu tầm một sản phẩm công nghệ có hình dạng là khối đa diện và khối tròn xoay và trao đổi với các bạn trong lớp về hình dạng sản phẩm đó.
