Giải bài tập công nghệ lớp 8 Cánh diều bài 8 Truyền và biến đổi chuyển động

KHỞI ĐỘNG

Khi đạp xe, bộ phận nào làm nhiệm vụ truyền chuyển động từ trục giữa đến trục sau bánh xe đạp?

I. TRUYỀN CHUYỂN ĐỘNG

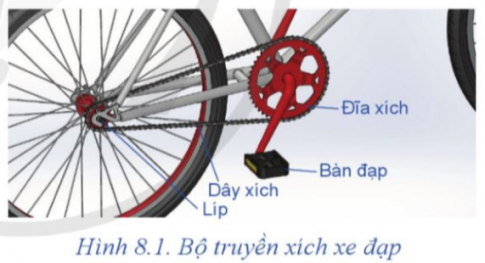

Quan sát Hình 8.1 và cho biết:

Câu hỏi 1: Chuyển động được truyền từ bộ phận nào tới bộ phận nào?

Câu hỏi 2: Chỉ ra bộ phận dẫn, bộ phận bị dẫn.

II. MỘT SỐ BỘ TRUYỀN ĐỘNG CƠ KHÍ

1. Truyền động đai

a) Cấu tạo

b) Nguyên lí làm việc

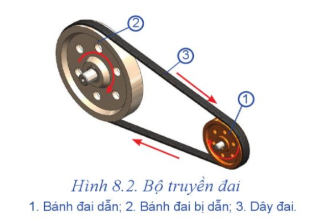

Câu hỏi 1: Quan sát Hình 8.2, em hãy cho biết cấu tạo và nguyên lí làm việc của bộ truyền đai.

Câu hỏi 2: Căn cứ vào đâu để tính tỉ số truyền của bộ truyền đai?

c) Ứng dụng

Câu hỏi: Cho biết vai trò của của bộ truyền đai ở máy nghiền hạt Hình 8.3.

2. Truyền động ăn khớp

a) Cấu tạo

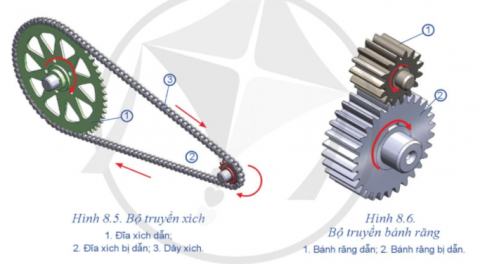

Quan sát hình 8.5, Hình 8.6 và cho biết:

Câu hỏi 1: Bộ truyền xích gồm các chi tiết nào?

Câu hỏi 2: Bộ truyền bánh răng gồm các chi tiết nào?

Câu hỏi 3: Cho biết các đĩa xích bánh răng quay cùng chiều hay ngược chiều nhau?

b) Nguyên lí làm việc

c) Ứng dụng

Câu hỏi 1: Dựa vào thông số nào của đĩa xích, bánh răng để tính tỉ số truyền?

Câu hỏi 2: Quan sát máy ép quay tay Hình 8.7 và cho biết:

- Tỉ số truyền của bộ bánh răng này lớn hơn hay nhỏ hơn 1? Vì sao?

- Vì sao không dùng bộ truyền xích cho trường hợp này?

III. BIẾN ĐỔI CHUYỂN ĐỘNG

Quan sát Hình 8.9 và cho biết:

Câu hỏi 1: Khi muốn cho trục ren chuyển động thẳng lên hoặc xuống thì phải làm gì?

Câu hỏi 2: Trục ren có những chuyển động nào?

IV. MỘT SỐ CƠ CẤU BIẾN ĐỔI CHUYỂN ĐỘNG

1. Cơ cấu tay quay con trượt

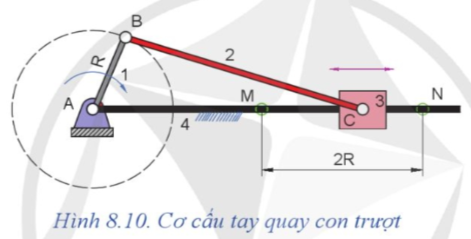

Câu hỏi 1: Hãy chỉ ra các khớp bản lề, khớp trượt trên Hình 8.10.

Câu hỏi 2: Quan sát Hình 8.10 và cho biết tay quay có bán kính quay R thì độ lớn quãng đường di chuyển được của con trượt là bao nhiêu?

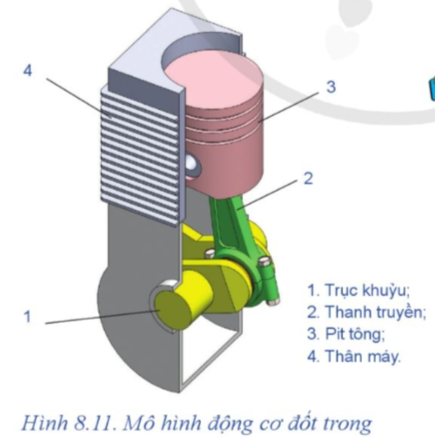

Câu hỏi 3: Quan sát mô hình động cơ đốt trong (Hình 8.11) cho biết các chi tiết pit tông, thanh truyền, trục khuỷu chuyển động như thế nào? Trục khuỷu, thanh truyền và pit tông có phải là cơ cấu tay quay con trượt không?

2. Cơ cấu tay quay thanh lắc

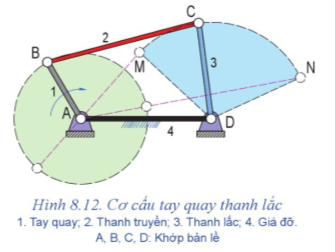

Quan sát Hình 8.12 và cho biết:

Câu hỏi 1: Vị trí các khớp bản lề của cơ cấu.

Câu hỏi 2: Nguyên lí làm việc của cơ cấu.

Câu hỏi 3: Khi thanh lắc (3) di chuyển đến điểm N, tay quay (1) tiếp tục quay thì thanh lắc (3) chuyển động như thế nào?

LUYỆN TẬP

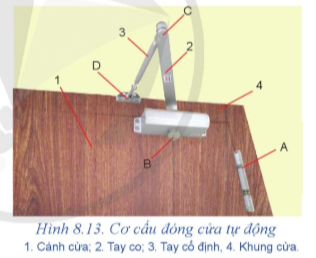

Câu hỏi: Quan sát cơ cấu đóng cửa tự động ở Hình 8.13 và cho biết:

- Các khớp A, B, C, D là khớp gì?

- Khi tác động mở cánh cửa ra thì các chi tiết 2, 3 chuyển động như thế nào?

- Chỉ ra khâu nào là giá đỡ?

Câu hỏi 1: Bánh răng dẫn có 20 răng, bánh răng bị dẫn có 60 răng ăn khớp với nhau. Nếu trục bánh răng dẫn quay với tốc độ là 300 vòng/phút thì trục bánh răng bị dẫn quay với tốc độ là bao nhiêu?

Câu hỏi 2: Cơ cấu tay quay con trượt (Hình 8.10) có bán kính quay của tay quay là R = 100 mm. Tính quãng đường di chuyển được của con trượt?

VẬN DỤNG

Câu hỏi: Quan sát và mô tả cấu tạo bộ truyền chuyển động của một số máy móc mà em biết.
